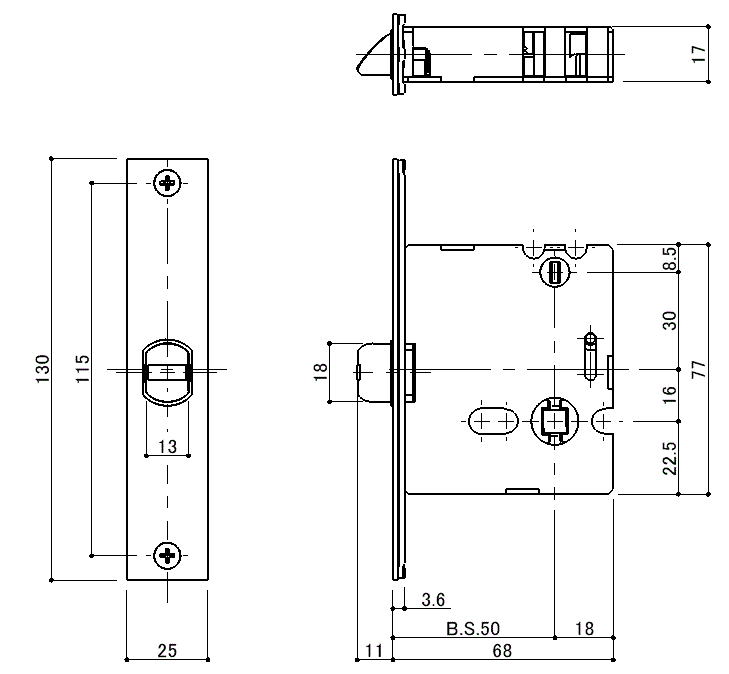

A02/A03 Lock Case

General Products

バックセット

50mm

Size

備考

・ロックケースA02:内装レバーハンドル用錠ケース
・ロックケースA03:内装ドアノブ用錠ケース

・ロックケースA02/A03はロックケースA55のショートストローク仕様です。

<ストローク量について>
ストローク量とは、ハンドル操作を行う際のハンドル回転角度の大きさを表しています。

  ロックケースA55のストローク量:回転角度34.3°
  ロックケースA02のストローク量:回転角度15°




フロント形状は、[角フロント],[6R],[12.5R]の3タイプがあります。
